بررسی تخصصی:گیربکس حلزونی پوسته چدنی VF110

استحکام چدن و قابلیت اطمینان صنعتی

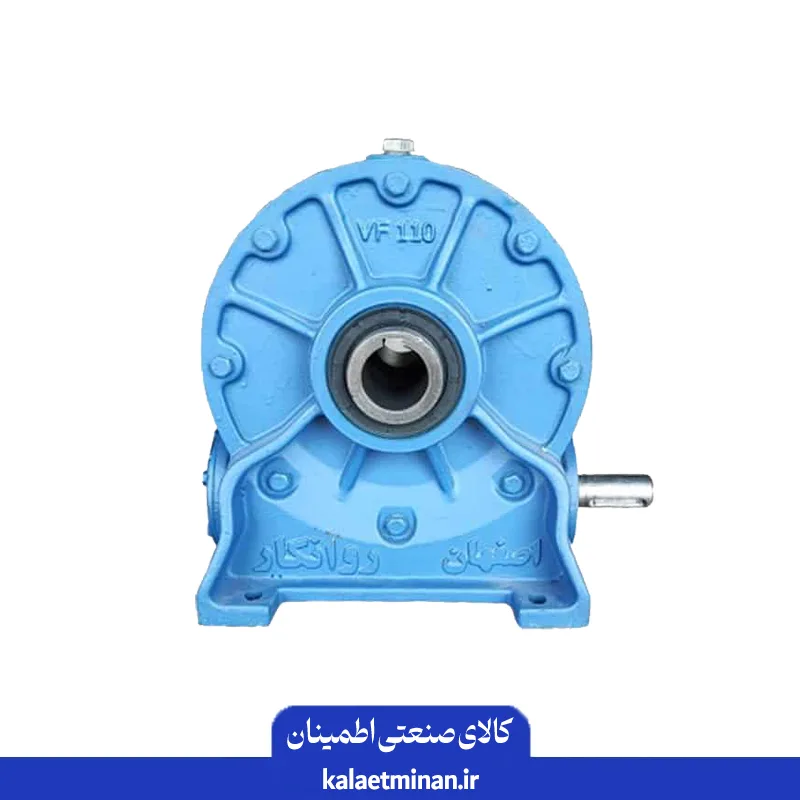

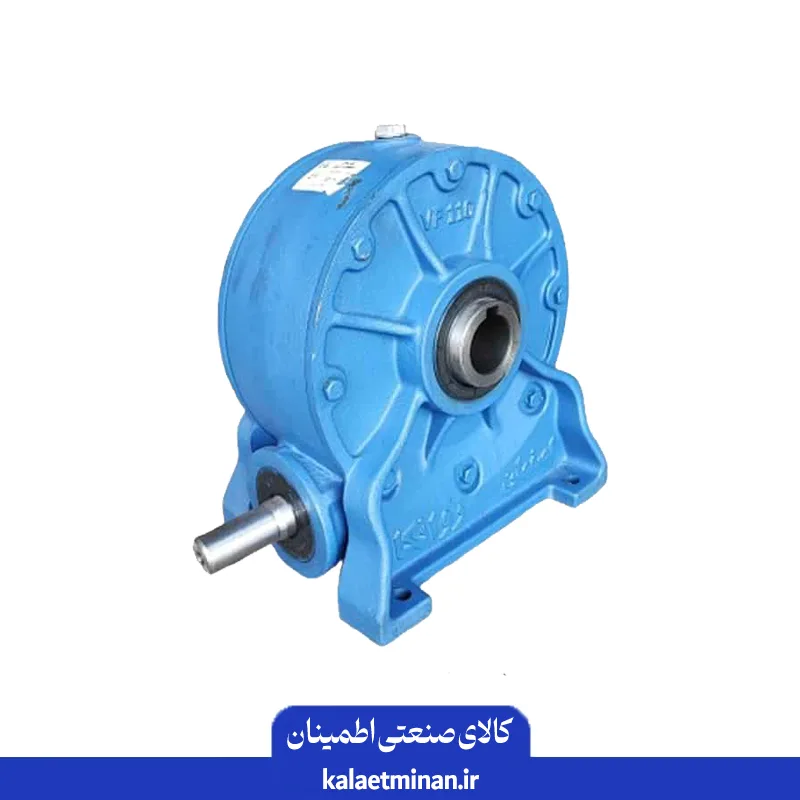

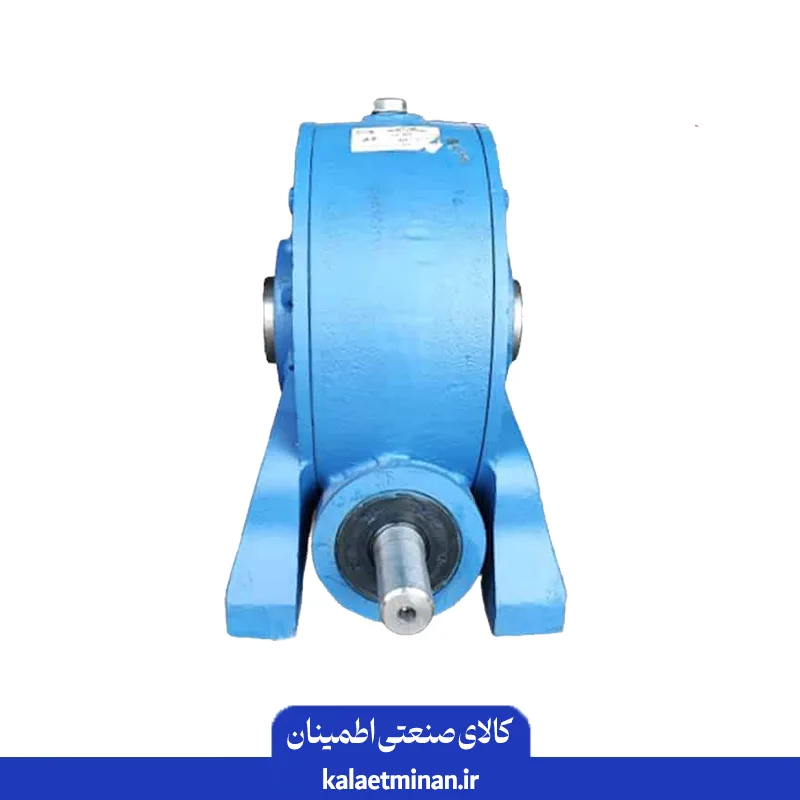

گیربکس حلزونی VF110 پوسته چدنی یکی از پرکاربردترین و مطمئن‌ترین مدل‌ها در صنعت انتقال قدرت است. این گیربکس از سری مدل‌های روانکار (VF) است که با بهره‌گیری از پوسته چدنی (Cast Iron)، برای تحمل بارهای سنگین، شوک‌های مکانیکی و کارکرد در محیط‌های دشوار صنعتی طراحی شده است. سایز VF110 (فاصله مرکز تا مرکز ۱۱۰ میلی‌متر)، آن را به گزینه‌ای ایده‌آل برای کوپلینگ با الکتروموتورهای توان متوسط و انتقال گشتاور بالا با کاهش دور قابل ملاحظه تبدیل کرده است. در این محتوا، به بررسی دقیق مشخصات فنی و مزایای بی‌نظیر گیربکس پوسته چدنی این مدل می‌پردازیم.

تحلیل فنی و ساختاری گیربکس حلزونی VF110 پوسته چدنی

۱. مزیت ساختار پوسته چدنی

برخلاف پوسته‌های آلومینیومی که سبک هستند، پوسته چدنی (Cast Iron) مزایای حیاتی را در کاربردهای صنعتی به همراه دارد:

• استحکام مکانیکی بالا: پوسته چدنی مقاومت فوق‌العاده‌ای در برابر ضربه، ارتعاش و خمش دارد. این ویژگی برای کاربردهایی مانند بالابرها یا میکسرهایی که در لحظه راه‌اندازی شوک زیادی به گیربکس وارد می‌کنند، ضروری است.
• پایداری حرارتی: چدن در برابر تغییرات دمایی شدید مقاوم بوده و در کارکرد طولانی‌مدت، پایداری ابعادی خود را حفظ می‌کند و خطر نشت روغن یا تاب برداشتن پوسته را به حداقل می‌رساند.
• عمر طولانی: پوسته چدنی، عمر مفید گیربکس را به شکل قابل توجهی افزایش می‌دهد.

۲. عملکرد حلزونی و قابلیت خود قفل شوندگی

سری گیربکس‌های حلزونی VF به دلیل ساختار چرخدنده‌های خود، در نسبت‌های بالا خاصیت خود قفل شوندگی (Self-Locking) دارند. این ویژگی یک مزیت ایمنی بزرگ است:

• ایمنی: در کاربردهایی مانند گیربکس چدنی بالابر و میکسر، در صورت قطع برق، موتور خروجی (بار) نمی‌تواند محور ورودی را بچرخاند و بار در جای خود ثابت می‌ماند.

۳. بررسی نسبت تبدیل بالا (مثال i=56)

اگرچه نسبت تبدیل در عنوان محصول نیست، اما قابلیت‌های گیربکس حلزونی VF110 پوسته چدنی در محدوده گسترده‌ای از نسبت‌ها (معمولاً از ۷ تا ۷۰) تعریف می‌شود. به عنوان مثال، در نسبت ۱ به ۵۶، سرعت خروجی به شدت کاهش می‌یابد و این کاهش، گشتاور خروجی را افزایش می‌دهد.

• نتیجه: در صورت کوپل شدن با یک الکتروموتور 1400RPM، خروجی 25RPM خواهد بود. این یعنی گیربکس VF110 دور بالا (High Ratio) توانایی تبدیل سرعت سریع به نیروی قوی و کند را دارد.

کاربردهای اصلی و نکات خرید

۱. کاربردهای کلیدی

به دلیل ابعاد 110mm و استحکام چدنی، این مدل در محیط‌های صنعتی کاربرد فراوانی دارد:

• ساختمان و عمران: انواع بالابرها، وینچ‌ها و بتونیرهای با ظرفیت متوسط.
• صنایع غذایی (غیر مستقیم): میکسرها و همزن‌های صنعتی برای مواد با ویسکوزیته بالا.
• تجهیزات انتقال: کانوایرهای صنعتی و نوار نقاله‌های جابجایی مواد سنگین.

۲. راهنمای خرید و استعلام قیمت

برای استعلام قیمت گیربکس VF110 دور بالا، ابتدا باید پارامترهای زیر را مشخص کنید:

• نسبت تبدیل مورد نیاز (i): نسبت مورد نظر خود (مثلاً ۱ به ۵۶) را مشخص کنید تا دور خروجی دقیق شما تعیین شود.
• نحوه نصب: نوع نصب (پایه‌دار، فلنج‌دار یا شافت خروجی) باید مشخص شود.
• توان و دور موتور ورودی: قدرت موتور کوپل شده با گیربکس، تأثیر مستقیمی بر انتخاب سایز گیربکس دارد.

 نکات نگهداری تخصصی گیربکس حلزونی روانکار چدنی

• روغن‌کاری (Lubrication): گیربکس حلزونی روانکار چدنی باید با روغن‌های مخصوص گیربکس (عموماً گرید ISO VG 320) پر شود. مقدار روغن باید متناسب با پوزیشن نصب باشد تا دنده حلزون به خوبی روغن‌کاری شود.
• کنترل لقی: در طول زمان ممکن است لقی (Backlash) در چرخدنده‌ها ایجاد شود که باید توسط متخصص بررسی و در صورت نیاز تنظیم شود تا از سایش زودرس جلوگیری شود.
• جنس چرخ دنده‌ها: در مدل‌های باکیفیت، دنده حلزون از فولاد سخت‌کاری شده و ماردون (Worm) از برنز ساخته می‌شود تا اصطکاک به حداقل برسد. مشخصات فنی گیربکس حلزونی VF110 باید این کیفیت ساخت را تضمین کند.

جمع‌بندی

گیربکس حلزونی VF110 پوسته چدنی ترکیبی از دوام مکانیکی، قابلیت اطمینان سیستم و ایمنی (خود قفل شوندگی) است. اگرچه این گیربکس‌ها راندمان کمتری نسبت به گیربکس‌های هلیکال دارند، اما در کاربردهای خاص (مانند بالابرها و میکسرها) به دلیل ویژگی‌های منحصربه‌فردشان، غیرقابل جایگزین هستند.
